جزئیات محصول:
|
| مواد: | سرامیک | استفاده: | ولتاژ بالا، خودرو |
|---|---|---|---|
| ولتاژ محاسبه شده: | 500VDC | رنگ: | سفید |
| استاندارد: | IEC60269 | تایپ کنید: | فیوز کلاس L |
| جریان رتبه بندی شده: | 400A | ||
| برجسته: | فیوز کارتریج کلاس L BS1362,فیوز کارتریج IEC60269 BS1362,فیوز کارتریج کلاس L Fast Acting |
||

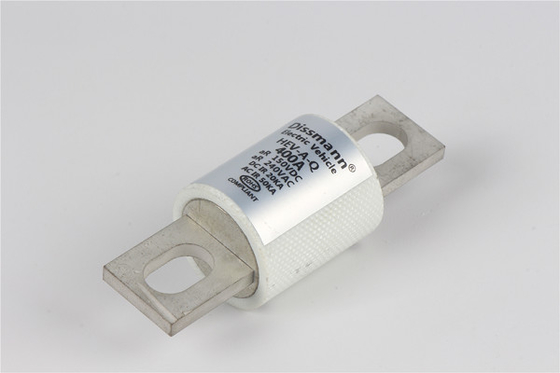

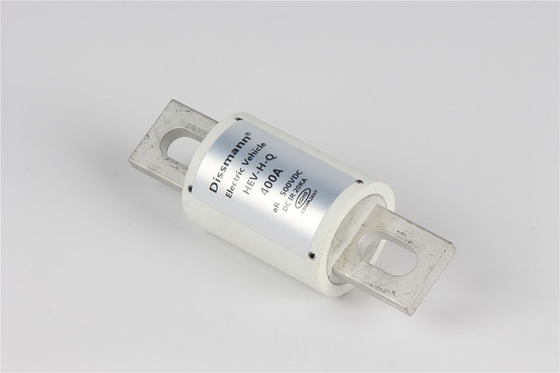

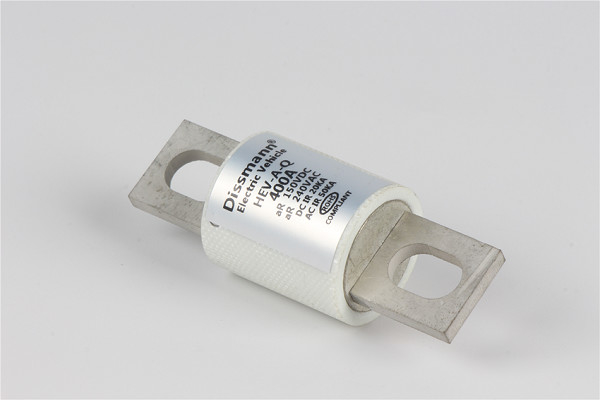

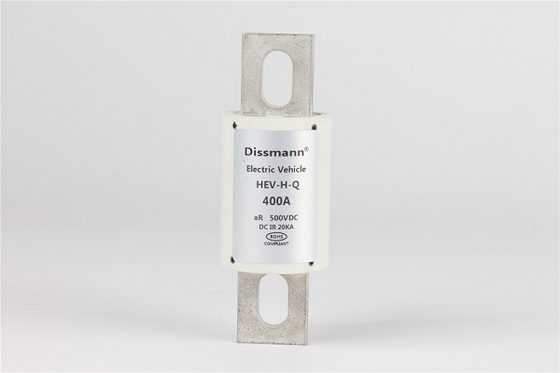

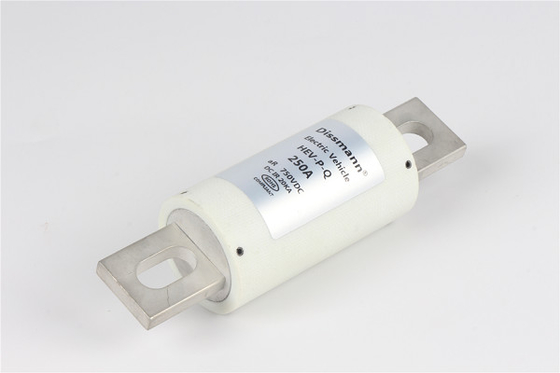

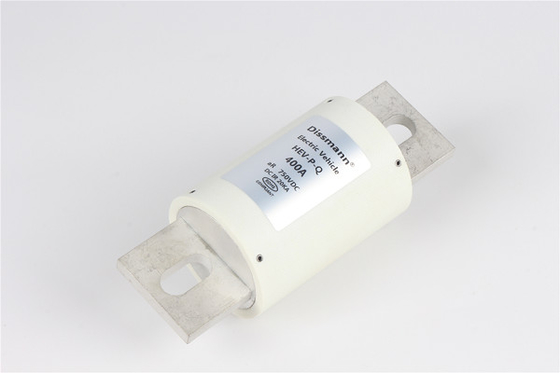

فیوز کارتریج کلاس L BS1362 IEC60269 استاندارد سریع عمل
مواد:
Noumenon: لوله فیبر
پین: آلیاژ مس
امکانات:
فیوز ولتاژ پایین خودرو
بسیاری از انواع فیوزهای ولتاژ پایین خودرو
امتیاز فعلی: 400A
درجه ولتاژ: 500VDC
ظرفیت شکستن:AC100KA,DC50KA
نمایش محصولات:
|
ولتاژ محاسبه شده
|
500VDC |
حفاظت از ثبت اختراع
|
GB2410626 |
| جریان رتبه بندی شده |
5A-800A |
ظرفیت شکستن
|
AC100KA,DC50KA |
|
نیاز را برآورده کنید
|
UL248-20,ISO8820,JASO-D622, دستورالعمل اتحادیه اروپا و RoHS |
ملاحظات
|
داده های gR در نسخه جداگانه ارائه شده است |
ابعاد کلی محصول (میلی متر)
| 尺寸代码 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HT1 | 73.5 | 14.3 | 48 | 60.5 | 63.5 | 6.5 | 10.3 | 1.6 | 8 |
| HT2 | 110 | 22 | 69 | 84 | 95.5 | 9 | 15 | 3.3 | 14.75 |
| HT3 | 129 | 36.5 | 72 | 88 | 109 | 10.5 | 25 | 6 | 20.7 |
| HT4 | 129 | 50 | 72 | 88.6 | 109 | 10.5 | 38 | 6 | 20.7 |
| HT5 | 180 | 63 | 72 | 106 | 145 | 13.5 | 50 | 10 | 33 |
منحنی مشخصه فعلی
نوع محصول
| مدل | جریان رتبه بندی شده | I²t(A²س) | اتلاف قدرت | کد اندازه | نصب | |
| پیش قوس | جمع | |||||
| HEV-PQ-5 | 5A | 1.6 | 10 | 1.5 | HT1 | گشتاور توصیه شده نصب پیچ M6 4N·m |
| HEV-PQ-10 | 10A | 3.5 | 19 | 3.8 | ||
| HEV-PQ-15 | 15A | 9.5 | 73 | 5.4 | ||
| HEV-PQ-20 | 20A | 25.5 | 176 | 6 | ||
| HEV-PQ-25 | 25A | 42 | 330 | 7 | ||
| HEV-PQ-30 | 30A | 55 | 420 | 9 | ||
| HEV-PQ-35 | 35A | 33 | 160 | 11 | HT2 | گشتاور توصیه شده برای نصب پیچ M8 11N·m |
| HEV-PQ-40 | 40A | 75 | 315 | 12 | ||
| HEV-PQ-45 | 45A | 95 | 430 | 12 | ||
| HEV-PQ-50 | 50A | 135 | 590 | 12.5 | ||
| HEV-PQ-60 | 60A | 205 | 940 | 14.8 | ||
| HEV-PQ-70 | 70A | 300 | 1980 | 17.5 | ||
| HEV-PQ-80 | 80A | 350 | 2350 | 20.5 | ||
| HEV-PQ-90 | 90A | 410 | 2630 | 24 | ||
| HEV-PQ-100 | 100A | 530 | 3450 | 26.5 | ||
| HEV-PQ-125 | 125A | 1700 | 7200 | 27 | HT3 | گشتاور توصیه شده پیچ M10 نصب 20N·m |
| HEV-PQ-150 | 150A | 2750 | 11000 | 34 | ||
| HEV-PQ-175 | 175A | 4100 | 16000 | 35 | ||
| HEV-PQ-200 | 200A | 5400 | 21000 | 42 | ||
| HEV-PQ-225 | 225A | 7500 | 30000 | 45 | ||
| HEV-PQ-250 | 250A | 9700 | 41000 | 47 | ||
| HEV-PQ-275 | 275A | 12000 | 58000 | 51 | ||
| HEV-PQ-M300 | 300A | 16500 | 70000 | 56 | HT4 | |
| HEV-PQ-M325 | 325A | 20000 | 82000 | 61 | ||
| HEV-PQ-M350 | 350A | 23000 | 94000 | 63 | ||
| HEV-PQ-M400 | 400A | 30000 | 123000 | 76 | ||
| HEV-PQ-300 | 300A | 16500 | 70000 | 56 | ||
| HEV-PQ-325 | 325A | 20000 | 82000 | 61 | ||
| HEV-PQ-350 | 350A | 23000 | 94000 | 63 | ||
| HEV-PQ-400 | 400A | 30000 | 123000 | 76 | ||
| HEV-PQ-450 | 450A | 35000 | 135000 | 95 | ||
| HEV-PQ-500 | 500A | 44000 | 165000 | 108 | ||
| HEV-PQ-600 | 600A | 48000 | 210000 | 115 | HT5 | گشتاور توصیه شده پیچ M12 نصب 28N·m |
| HEV-PQ-700 | 700A | 53000 | 298000 | 125 | ||
| HEV-PQ-800 | 800A | 75000 | 445000 | 140 | ||
