جزئیات محصول:
|
| مواد: | سرامیک | رنگ: | سفید |
|---|---|---|---|
| ولتاژ محاسبه شده: | 150 ولت دی سی | جریان نامی: | 400A |
| ظرفیت شکستن: | DC20KA/AC50KA | استاندارد: | UL248-20، ISO8820، JASO-D622، ROH |
| استفاده: | سیستم ذخیره انرژی، PV، اینورتر | کلمه کلیدی: | فیوز شمع شارژ |
| برجسته: | فیوزهای خودرو با جریان بالا 150 VDC,فیوزهای خودرو با جریان بالا ROHS,فیوز 400 آمپر dc |
||

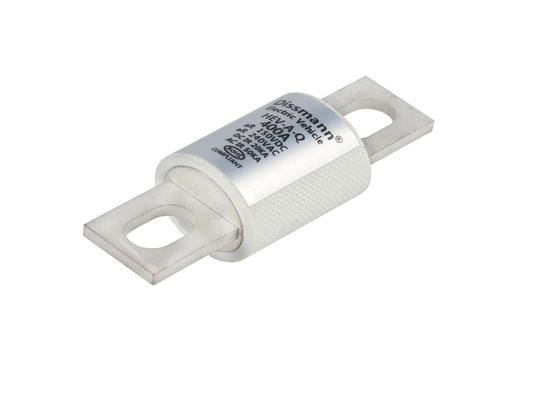

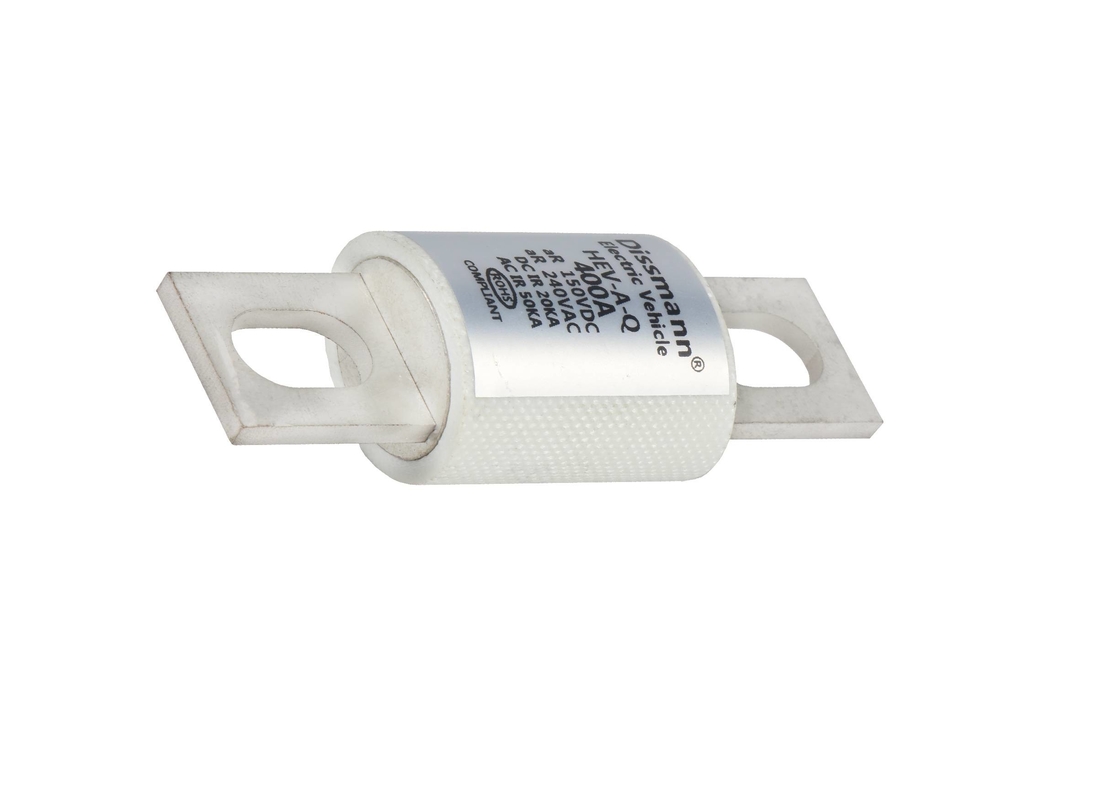

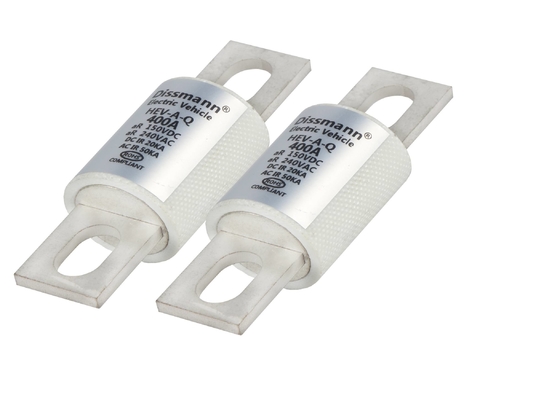

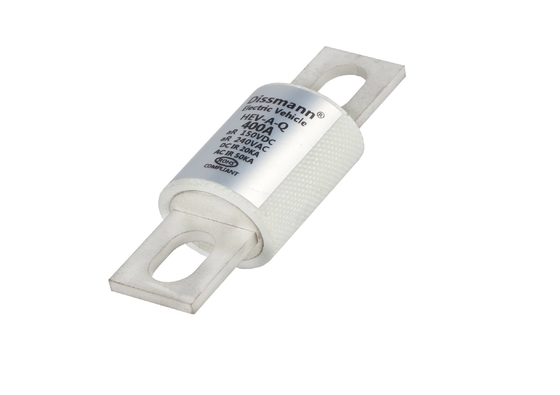

فیوز با ظرفیت شکست بالا فیوز سری EV فیوز 400 آمپر فیوز شارژ شمع
مواد:
نومنون: سرامیک
پین: آلیاژ مس
نمایش محصولات:
|
ولتاژ محاسبه شده 额定电压 |
AC250V/DC150V |
محافظت از نوع 保护类别 |
aR |
| فعلی دارای رتبه 额定电流 | 5A-800A |
ظرفیت شکستن 分断能力 |
DC20KA (时间常数≤15ms) |
|
نیاز را برآورده کنید 符合要求 |
UL248-20,ISO8820,JASO-D622, 欧盟和RoHS 指令 |
ملاحظات 备注 |
gR数据另版提供 |
熔断体外形及安装尺寸/شکل و ابعاد نصب فیوزها
| 尺寸代码 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HW1 | 68.2 | 25 | 29 | 44 | 53 | 9 | 18 | 3.3 | 13.5 |
| HW2 | 94 | 38 | 38 | 54 | 74.5 | 10.5 | 25 | 6 | 20.7 |
允通电流曲线/ منحنی جریان مجاز
产品型号/نوع محصول
|
مدل 型号 |
جریان رتبه بندی شده 额定电流A |
من2t(A2س) |
اتلاف قدرت 功耗W |
کد اندازه 尺寸代码 |
نصب 安装 |
|
| 弧前 | 总 | |||||
| HEV-AQ-70 | 70A | 460 | 3920 | 6.8 | HW1 |
گشتاور توصیه شده برای نصب پیچ M8 11N·m 安装螺栓M8推荐扭矩11N·m |
| HEV-AQ-80 | 80A | 665 | 5850 | 7.5 | ||
| HEV-AQ-100 | 100A | 1120 | 11100 | 8.8 | ||
| HEV-AQ-125 | 125A | 1840 | 17600 | 11.0 | ||
| HEV-AQ-150 | 150A | 2650 | 25400 | 12.8 | ||
| HEV-AQ-200 | 200A | 4750 | 44000 | 17.5 | ||
| HEV-AQ-250 | 250A | 7420 | 68500 | 22.5 | ||
| HEV-AQ-300 | 300A | 11000 | 99000 | 26.5 | ||
| HEV-AQ-350 | 350A | 14800 | 139000 | 30.4 | ||
| HEV-AQ-400 | 400A | 18800 | 180000 | 34.8 | ||
| HEV-AQ-500 | 500A | 36000 | 110000 | 34.5 | HW2 |
گشتاور توصیه شده پیچ M10 نصب 20N·m 安装螺栓M10推荐扭矩20N·m |
| HEV-AQ-600 | 600A | 43500 | 125000 | 45.6 | ||
| HEV-AQ-700 | 700A | 68000 | 198000 | 48.5 | ||
| HEV-AQ-800 | 800A | 86000 | 255000 | 57.0 | ||
| HEV-AQ-1000 | 1000A | 152000 | 470000 | 59.5 | ||
