جزئیات محصول:
|
| مواد: | سرامیک | رنگ: | سفید |
|---|---|---|---|
| جریان رتبه بندی شده: | 20A-100A | ولتاژ محاسبه شده: | 80VDC-1000VDC |
| ظرفیت شکستن: | DC33KA | کلمه کلیدی: | فیوز PV خورشیدی |
| برجسته: | فیوزهای pv خورشیدی 10*38,فیوزهای pv خورشیدی استوانه ای,فیوزهای کارتریج pv خورشیدی |
||

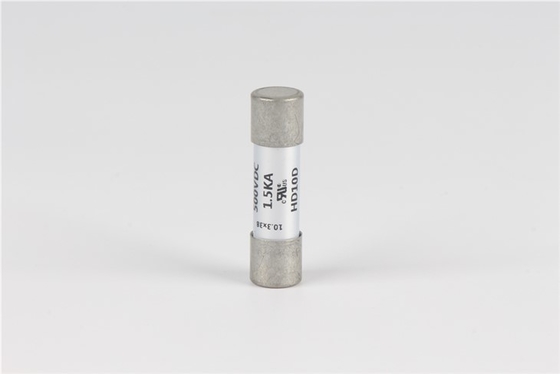

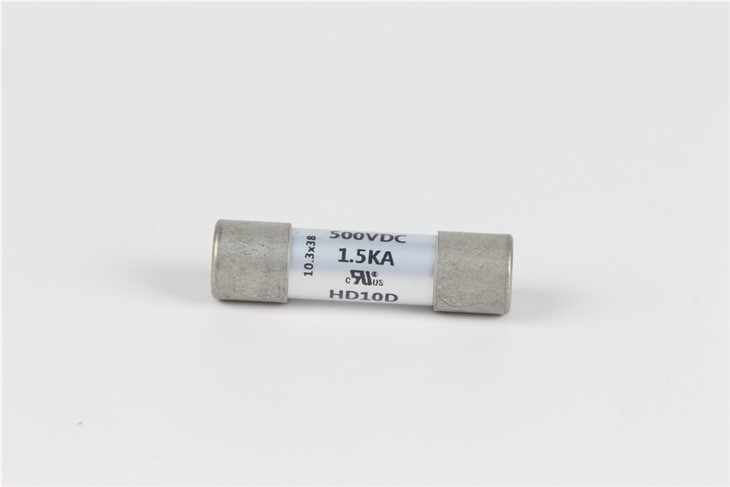

فیوز کارتریج فتوولتائیک خورشیدی 10*38 میلی متر 500VAC
1. اطلاعات اولیه:
جریان نامی: 20A-100A
ولتاژ نامی: 80VDC-1000VDC
ظرفیت شکست: AC33KA
نیاز را برآورده کنید: UL248، IEC60127، کارآگاه اتحادیه اروپا و ROSHS
2. استانداردهای قابل اجرا:
محصولات سری 2.1HD10X با استاندارد مربوطه UL248 مطابقت دارند.
3. مواد محصول:
|
مولفه |
مواد |
تعداد |
|
سیم |
آلیاژ نقره-مس |
1 |
|
کلاه لبه دار |
آلیاژ مس قلع اندود |
2 |
|
بدن |
لوله سرامیکی |
1 |
|
پرکننده |
ماسه فیوز |
میزان |
4. اطلاعات فنی:
|
شماره قطعه |
رتبه فعلی (آمپر) |
انتگرال های انرژی I2T(A2س) |
| HD10X-1A | 1 | 0.371 |
| HD10X-1.5A | 1.5 | 0.835 |
| HD10X-2A | 2 | 4.09 |
| HD10X-3A | 3 | 10 |
| HD10X-5A | 5 | 38.4 |
| HD10X-6.3A | 6.3 | 71.4 |
5. ابعاد محصول:
6. عملکردهای الکتریکی
6.1، شرایط آزمایش
تمام تست های الکتریکی در دمای محیط 3±25 درجه سانتیگراد انجام می شود.دمای محیط در طول آزمایش مجاز نیست بیش از 5 درجه تغییر کند و باید در این محدوده باشد.
6.2، آزمون ظرفیت رتبه فعلی
هنگامی که فیوز به 100٪ برابر جریان نامی شرایط آزمایش شده متصل می شود، مدار در 4 ساعت نباید قطع شود، فیوز جریان ذوب نمی شود، لوله شکسته نشده است.
6.3، مشخصه زمان قبل از قوس جریان
زمانی که جریان جدول زیر در حال عبور از فیوز است، زمان باز شدن آن باید مطابق با الزامات جدول زیر، یعنی زمان پیش قوس شدن باشد.علاوه بر این، هیچ آسیبی به لوله فیوز یا شکستن درپوش نباید رخ دهد.
| 熔断电流/ % از جریان رتبه‌بندی شده | 熔断时间/ زمان باز |
| 200% | ＜2 دقیقه |
7، جزئیات بسته بندی
7.1، مقدار بسته بندی
10 عدد در هر جعبه کوچک داخلی، 10 عدد جعبه کوچک در هر جعبه بزرگ داخلی.
B:10 جعبه بزرگ داخلی در هر.
ج: هر جعبه کوچک با 1 برچسب بسته بندی کوچک، هر جعبه با 1 برچسب بسته بندی، هر جعبه با 1 گزارش بازرسی خروجی.
توجه: این بسته فقط برای مرجع است و بسته بندی واقعی ملاک است.
7.2، بسته بندی باید به گونه ای انجام شود که محصولات رطوبت را جذب نکنند یا در طول حمل و نقل یا ذخیره سازی آسیب نبینند.
