جزئیات محصول:
|
| مواد: | فیبر | رنگ: | سفید |
|---|---|---|---|
| جریان رتبه بندی شده: | 5A-800A | ولتاژ محاسبه شده: | 1000VDC |
| نوع حفاظت: | AR | ظرفیت شکستن: | DC30KA |
| کاربرد: | شارژر خودروی برقی | کلمه کلیدی: | فیوز شارژر EV |
| برجسته: | فیوز پرسرعت نیمه هادی,فیوز پرسرعت شارژر EV,فیوزهای نیمه هادی DC750V |
||

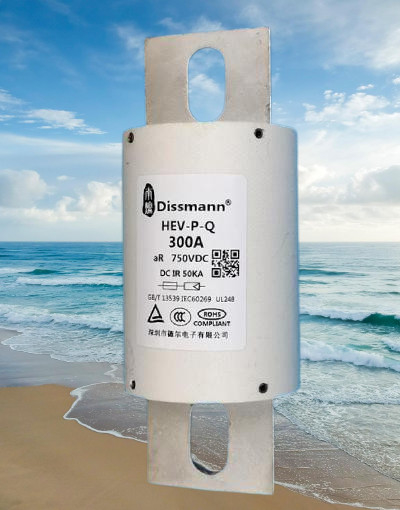

تامین فیوزهای نیمه هادی DC750V در چین
اطلاعات اولیه فیوز DC750V
ولتاژ نامی: DC750V یا کمتر
جریان نامی: 40A/ 50A/ 60A/ 70A/ 80A/ 125A/ 150A/ 200A/ 250A/ 300A
درجه حفاظت: aR;
ظرفیت شکست: DC50kA (Time Constant≤15ms)
نصب: پیچ و مهره روشن
کاربرد فیوز DC750V
این سری از محصولات فیوز اتصال لوله لوله گرد، با اندازه کوچک، I²t کم، ویژگی های شکستگی بالا و سایر مشخصات می باشد.قابل استفاده برای مبدل فرکانس، یکسو کننده، اینورتر، انواع مختلف منبع تغذیه و سایر تجهیزات نیمه هادی، و باتری قدرت، موتور الکتریکی، خازن، کابل و تجهیزات یا حفاظت از اتصال کوتاه و پشتیبان قطعات.این محصول دارای مقاومت ارتعاشی و عملکرد مقاوم در برابر شعله است.مناسب برای کاربردهای محیط ارتعاشی مانند حمل و نقل ریلی و وسایل نقلیه موتوری.
ساختار فیوز نیمه هادی
ماده اصلی لوله فیبر است، سیم فیوز از مس یا نقره و درپوش انتهایی از آبکاری قلع آلیاژ مس تشکیل شده است.
ابعاد فیوز نیمه هادی، اندازه را با توجه به جریان نامی انتخاب کنید.
| کد ابعاد | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
HF1: محدوده جریان نامی 5A~80A
HF2: محدوده جریان نامی 90 تا 150 آمپر
HF3: محدوده جریان نامی 175A~325A
HF4: محدوده جریان نامی 350 تا 500 آمپر
HF5: محدوده جریان نامی 600A~800A
ارتفاع
شرایط استفاده عادی
ارتفاع از 2000 متر بیشتر نیست.
شرایط استفاده مجاز
2000 متر - 4500 متر.
تصحیح پارامتر تغییر ارتفاع: ارتفاع بالا عمدتاً باعث خرابی عایق، بدتر شدن شرایط اتلاف گرما، تغییر فشار هوا می شود.
هنگامی که ارتفاع 100 متر افزایش می یابد، دمای فیوز 0.1-0.5k افزایش می یابد.
هنگامی که ارتفاع 100 متر افزایش می یابد، دمای محیط حدود 0.5k کاهش می یابد.
شرایط عادی، با استفاده از فیوز در محیط باز، می تواند از ارتفاع بر جریان نامی نادیده گرفته شود، همچنان به عنوان شرایط استاندارد استفاده می شود.اگر بیش از 40 درجه سانتیگراد است، باید جریان نامی را کاهش دهید.هنگامی که ارتفاع 1000 متر افزایش می یابد، جریان نامی کاهش نرخ 2٪ - 5٪.
توجه: در سری‌های بعدی، حداکثر جریان نامی نسبت کاهش رتبه بالاتری را اتخاذ می‌کند، جریان نامی پایین‌تر از نسبت درجه‌زدایی پایین‌تری استفاده می‌کند.تاثیر ارتفاع بر استحکام عایق هوا (قدرت شکست).
اثر ارتفاع بر قدرت دی الکتریک هوا (قدرت شکست)
هنگامی که ارتفاع بالا می رود، قدرت عایق هوا کاهش می یابد.در بین 2000 - 4500 متر، زمانی که ارتفاع 1000 متر افزایش می یابد، نرخ فعلی کاهش 12-15٪ است.به GB/T16935.1 مراجعه کنید، شکاف عایق را بر این اساس اصلاح کنید.
فاصله عایق بین پایانه های فیوز معمولاً بسیار بیشتر از فاصله عایق GB/T16935.1، جدول A1 و A2 است که طبق استاندارد مورد نیاز است.به جز فیوزهای جداگانه با حجم کمتر، نیازی به بررسی شکاف عایق نیست.
شکاف عایق بین تسمه فیوز و سایر سازه های زنده و به زمین، کاربر باید تاثیر ارتفاع را در نظر بگیرد.
سوالات متداول
سوال 1: چگونه یک فیوز انتخاب کنیم؟
پاسخ: در ابتدا، ما یک فرم درخواست واقعی مشتری را برای شما ارسال می کنیم. به طور کلی، ما باید فیلد برنامه شما، جریان عملیاتی و ولتاژ عملیاتی، روش های نصب، الزامات صدور گواهینامه و سایر الزامات پارامتر را پاک کنیم.
