جزئیات محصول:
|
| مواد: | سرامیک | رنگ: | سفید |
|---|---|---|---|
| جریان رتبه بندی شده: | 5A~800A | ولتاژ محاسبه شده: | AC/DC1000V |
| ظرفیت شکستن: | AC100KA/DC30KA | نوع حفاظت: | aR |
| کاربرد: | شارژر EV، سیستم ذخیره انرژی، ذخیره انرژی باتری | ||
| برجسته: | فیوز محافظ باتری HEV,فیوز محافظ باتری دو چرخ,فیوز محافظ باتری M10 |
||

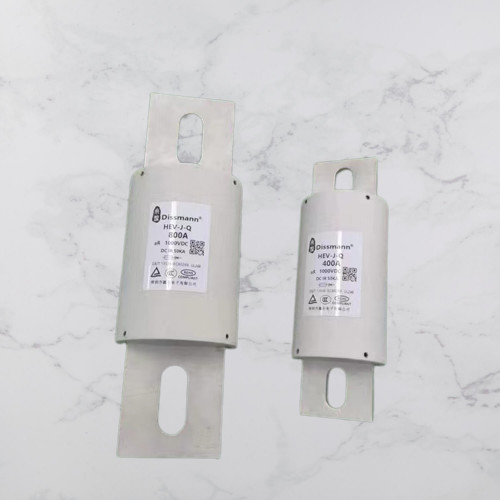

فیوز HEV عمدتا برای محافظت از باتری شارژر EV استفاده می شود
ویژگی ها و مزایای فیوز HEV
امتیاز فعلی: 5A~800A
رتبه ولتاژ: AC/DC1000V یا کمتر
امتیاز قطع: AC100KA/DC30KA در 1000VDC/AC
ثابت زمانی:≤15ms
تاییدیه ها: UL248-20، ISO8820، JASO-D622، TUV
محیطی: سازگار با RoHS
کشور مبدا: چین
داده های ویژگی فیوز 300 آمپر
| مدل | جریان دارای رتبه (A) | افت ولتاژ 100% (mv) | کد اندازه | نصب و راه اندازی |
| HEV-JQ-300 | 300 | 298 | HF3 |
پیچ نصب M10، توصیه گشتاور: 21 نیوتن متر |
کاربرد
برای حفاظت از اتصال کوتاه و پشتیبان دستگاه های نیمه هادی مانند مبدل های فرکانس، یکسو کننده ها، اینورترها، منابع تغذیه مختلف و همچنین باتری ها، موتورها، خازن ها، سیم ها و سایر تجهیزات و دستگاه ها مناسب است.این محصول دارای خواص ضد ارتعاش و مقاوم در برابر شعله است و برای کاربرد در محیط های ارتعاشی مانند حمل و نقل ریلی و وسایل نقلیه موتوری مناسب است. باتری قدرت خودرو هیبریدی، پایه های فیوز را به طور خاص برای محیط های خشن خودرو سفارشی کنید.
ابعاد فیوز EV بر حسب میلی متر
| کد اندازه | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
کد اندازه
HT1:5A-80A، پیچ و مهره M8 گشتاور توصیه شده 11N·m
HT2:90A-150A، پیچ نصب M8 گشتاور توصیه شده 11N·m
HT3:175A-325A، پیچ و مهره M10 گشتاور توصیه شده 20N·m
HT4:350A-500A، پیچ نصب M10 گشتاور توصیه شده 20N·m
HT5:600A-800A، پیچ نصب M12 گشتاور توصیه شده 28N·m
سوالات متداول
سوال:چگونه جریان فیوز را انتخاب کنیم؟
پاسخ:به طور کلی، فیوز جریان نامی خود را با توجه به 1.5 برابر جریان عملیاتی واقعی مشتری محاسبه می کنیم.
