جزئیات محصول:
|
| مواد: | سرامیک | جریان رتبه بندی شده: | 225A |
|---|---|---|---|
| ولتاژ محاسبه شده: | DC1000 | نوع حفاظت: | aR |
| ظرفیت شکستن: | DC20KA | نیاز را برآورده کنید: | UL248-20، ISO8820، JASO-D622، کارآگاه اتحادیه اروپا و RoHS |
| کاربرد: | خودروهای الکتریکی خالص و خودروهای الکتریکی هیبریدی | کلمه کلیدی: | فیوز شارژر EV |
| برجسته: | فیوز سریع الاثر DC1000V,فیوزهای نیمه هادی محافظ الکتریکی |
||

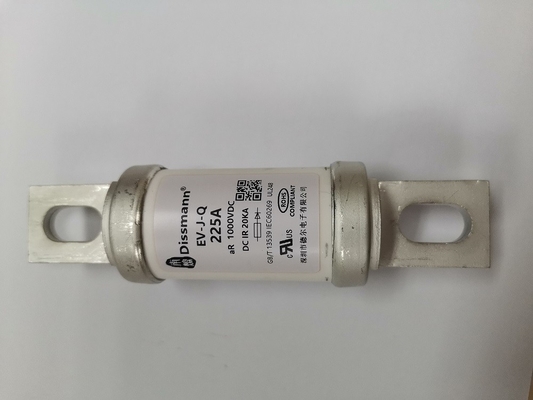

فیوز نوع پیچ برقی برای باتری برق
توضیحات محصول فیوز EV
جریان دارای امتیاز: 225A
ولتاژ نامی: DC1000V
ظرفیت شکست: DC20KA، AC100KA
استاندارد مرتبط: GB13539، IEC60269، UL248، GB31465، RoHS و کارآگاه اتحادیه اروپا.
نصب:aR
ویژگی محصول
| مدل | جریان نامی |
افت ولتاژ 100%--1 ساعت mV |
کد اندازه | نصب و راه اندازی |
| EV-JQ-225 | 225 | 194 | VJ2 |
بولت M10 را نصب کنید، گشتاور پیشنهادی: 20 نیوتن متر |
ابعاد فیوز EV
کد اندازه فیوز EV -JQ، کد را با توجه به جریان نامی انتخاب کنید.
| مدل | کد اندازه | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-JQ | VJ1 | 116 | 30.4 | 75.5 | 97 | 9 | 25 | 4 | 13 |
| VJ2 | 139.75 | 37.3 | 75.75 | 108.75 | 11 | 25 | 6 | 15 | |
| VJ3-1 | 148 | 53.5 | 90.1 | 117.9 | 12.5 | 40 | 8 | 20 | |
| VJ3-2 | 173 | 53.5 | 114.7 | 143 | 12.5 | 40 | 6 | 20 |
VJ1: موجود در پیچ نصب M8 گشتاور توصیه شده 11N·m، محدوده جریان نامی 30A-150A
VJ2: موجود در پیچ نصب M10 گشتاور توصیه شده 20N·m، محدوده جریان نامی 175A-325A
VJ3-1: موجود در پیچ نصب M12 گشتاور توصیه شده 28N·m، محدوده جریان نامی 350A-500A
VJ3-2: موجود در پیچ نصب M12 گشتاور توصیه شده 28N·m، محدوده جریان نامی 600A-800A
کد سیستم محصول
دیسمان®نمایش کارخانه
دیسمان®نمایش کارگاه فیوز
منحنی مشخصه دمای فعلی
روش بسته بندی، حمل و نقل، ذخیره سازی
از باران و برف و آسیب های مکانیکی در هنگام بسته بندی و حمل و نقل خودداری کنید.
دمای ذخیره سازی
دمای نگهداری محصولات: -40 درجه سانتیگراد تا 105 درجه سانتیگراد.رطوبت نسبی در دمای 40 درجه سانتی گراد بیش از 70 درصد نیست.رطوبت نسبی در دمای 30 درجه سانتی گراد بیش از 80 درصد نیست.رطوبت نسبی بیش از 90٪ زیر 20 درجه سانتیگراد نیست.
دمای نگهداری بسته بندی: -40 درجه سانتیگراد تا 70 درجه سانتیگراد.رطوبت نسبی در دمای 40 درجه سانتی گراد بیش از 40 درصد نیست.رطوبت نسبی در دمای 30 درجه سانتی گراد بیش از 50 درصد نیست.رطوبت نسبی بیش از 90٪ زیر 20 درجه سانتیگراد نیست، بدون تراکم.
فیوزها را می توان به طور متوسط برای 1 سال ذخیره کرد که رطوبت نسبی ≦75٪ باشد.
نه در هوای آزاد، فیوزها را می توان حداکثر 30 روز در شرایطی که رطوبت نسبی 95٪ نگهداری کرد.
تعداد لایه های انباشته کارتن بسته بندی بیرونی از 5 لایه تجاوز نمی کند.ارتفاع کل انباشته شدن از 1.5 متر تجاوز نمی کند و باید اقداماتی را برای جلوگیری از فروپاشی انجام داد.
نسوز، ضد آب و اجتناب از تماس با مایع، جلوگیری از نفوذ اجسام تیز، آسیب رساندن به کابینت، جلوگیری از تماس با مواد و گازهای خورنده.
شرایط استفاده
شرایط استفاده عادی و اصلاح پارامتر
فیوزها به طور معمول در شرایط عادی زیر بدون هیچ گونه اصلاح اضافی کار می کنند.
هنگامی که از شرایط استفاده معمولی فراتر می رود، ممکن است برخی پارامترها یا مشاوره در صورتی که در شرایط مجاز استفاده باشند اصلاح شوند.اگر خارج از محدوده شرایط استفاده مجاز است، باید با شرکت ما مشورت کنید و ارزیابی سازگاری کار و تست شرایط را انجام دهید.
توصیه می شود که مقدار فعلی جریان بلند مدت نباید بیشتر از 80 درصد جریان نامی باشد.برای استفاده در دمای بیش از حد، لطفاً به منحنی ارزیابی دما در بالا مراجعه کنید.
ارتفاع: ارتفاع محل نصب از 2000 متر بیشتر نباشد.اگر ارتفاع بیش از 2000 متر باشد، ولتاژ نامی باید کاهش یابد.2000 تا 4000 متر، هنگامی که ارتفاع 1000 متر افزایش می یابد، ولتاژ نامی 90٪ کاهش می یابد.
دمای هوای محیط
شرایط استفاده معمولی: -5 ° C ~ 60 ° C.
شرایط مجاز: -55 ° C ~ 120 ° C.
