جزئیات محصول:
|
| مواد: | سرامیک | گواهی: | UL |
|---|---|---|---|
| نوع حفاظت: | aR | ظرفیت شکستن: | DC20KA/AC100KA |
| برجسته: | فیوز خودروی الکتریکی DC750V,فیوز با ظرفیت پارگی بالا EV |
||
این سری از محصولات از نوع فیوزهای پیچ لوله گرد می باشد که دارای مشخصات اندازه کوچک، فیوز سریع، I2t کم، قابلیت اطمینان بالا و ... می باشد و مناسب جهت اتصال کوتاه و حفاظت پشتیبان مبدل فرکانس، یکسو کننده، اینورتر، منبع تغذیه مختلف و سایر تجهیزات نیمه هادی، و همچنین باتری، موتور، خازن، سیم و سایر تجهیزات و دستگاه ها.این محصول دارای مقاومت ارتعاشی و مقاوم در برابر شعله است و برای حمل و نقل ریلی، وسایل نقلیه موتوری و سایر کاربردهای محیط لرزش مناسب است.
فیوز سری 1.DC750V EV-PQ (جریان نامی: 10A-500A، نوع حفاظت: aR، ظرفیت شکست: DC20KA/AC100KA)
| مدل | کد اندازه | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-PQ | VP1 | 109 | 30.4 | 68.5 | 90 | 9 | 25 | 4 | 13 |
| VP2 | 129.5 | 37.3 | 65.5 | 98.5 | 11 | 25 | 6 | 15 | |
| VP3 | 155.5 | 53.5 | 91.2 | 125.3 | 12.5 | 40 | 6 | 20 |
نوع محصول:
| مدل | جریان نامی | I²t (A²s) | مصرف برق | کد اندازه | نصب | |
| پیش قوس | فیوزینگ | دبلیو | ||||
| EV-PQ-30 | 30 | 450 | 950 | 9 | VP1 | گشتاور توصیه شده برای نصب پیچ M8 11N·m |
| EV-PQ-40 | 40 | 750 | 1800 | 11 | ||
| EV-PQ-50 | 50 | 1250 | 2800 | 13 | ||
| EV-PQ-60 | 60 | 1800 | 4700 | 15 | ||
| EV-PQ-70 | 70 | 2400 | 6300 | 17 | ||
| EV-PQ-80 | 80 | 3000 | 8500 | 20 | ||
| EV-PQ-100 | 100 | 4800 | 12000 | 22 | ||
| EV-PQ-125 | 125 | 1300 | 23800 | 22 | VP2 | گشتاور توصیه شده پیچ M10 نصب 20N·m |
| EV-PQ-150 | 150 | 1550 | 34000 | 25 | ||
| EV-PQ-175 | 175 | 1800 | 46500 | 30 | ||
| EV-PQ-200 | 200 | 2450 | 55000 | 34 | ||
| EV-PQ-250 | 250 | 4300 | 95000 | 42 | ||
| EV-PQ-300 | 300 | 6200 | 142000 | 50 | ||
| EV-PQ-350 | 350 | 9150 | 200000 | 60 | ||
| EV-PQ-400 | 400 | 12300 | 260000 | 69 | ||
| EV-PQ-350 | 350 | 59000 | 158000 | 65 | ||
| EV-PQ-400 | 400 | 77000 | 205000 | 80 | ||
| EV-PQ-450 | 450 | 96000 | 269000 | 95 | VP3 | گشتاور توصیه شده پیچ M12 نصب 28N·m |
| EV-PQ-500 | 500 | 118000 | 328000 | 110 | ||
| EV-PQ-600 | 600 | 175000 | 471000 | 115 | ||
| EV-PQ-800 | 800 | 302000 | 800000 | 140 | ||

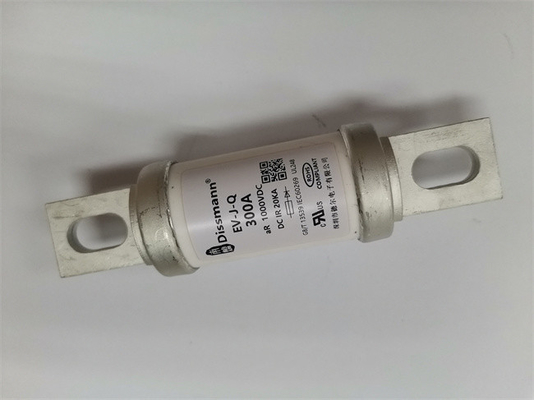

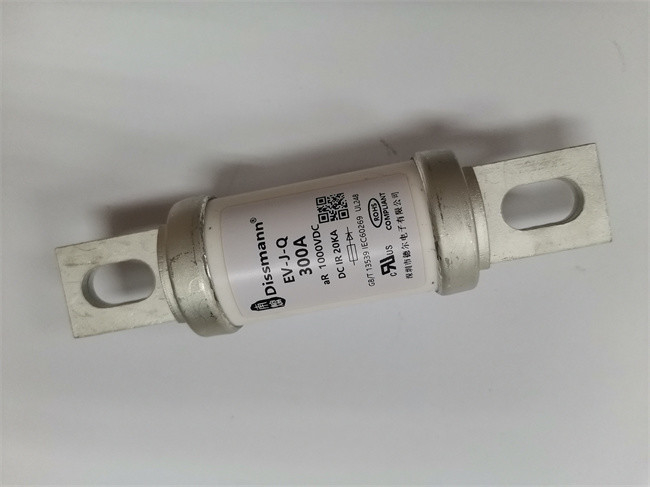

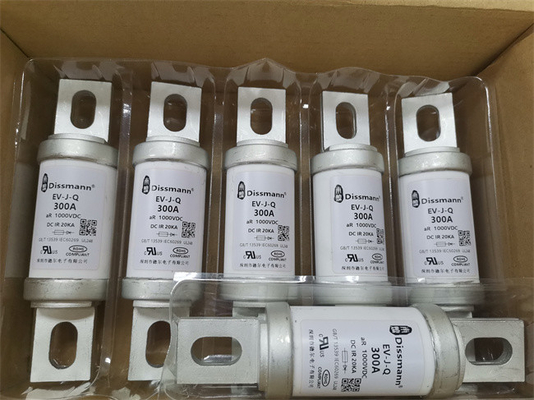

فیوز سری 1.DC1000V EV-JQ (جریان نامی: 10A-800A، نوع حفاظت: aR، ظرفیت شکست: DC20KA/AC100KA)
| مدل | کد اندازه | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-JQ | VJ1 | 116 | 30.4 | 75.5 | 97 | 9 | 25 | 4 | 13 |
| VJ2 | 139.75 | 37.3 | 75.75 | 108.75 | 11 | 25 | 6 | 15 | |
| VJ3-1 | 148 | 53.5 | 90.1 | 117.9 | 12.5 | 40 | 8 | 20 | |
| VJ3-2 | 173 | 53.5 | 114.7 | 143 | 12.5 | 40 | 6 | 20 |
نوع محصول:
| مدل | جریان نامی A | I²t (A²s) |
مصرف برق دبلیو |
کد اندازه |
نصب | |
| پیش قوس | فیوزینگ | |||||
| EV-JQ-30 | 30 | 120 | 850 | 5.0 | VJ1 |
گشتاور توصیه شده برای نصب پیچ M8 11N·m |
| EV-JQ-40 | 40 | 300 | 1700 | 7.5 | ||
| EV-JQ-50 | 50 | 450 | 2500 | 10.0 | ||
| EV-JQ-60 | 60 | 620 | 3600 | 12.5 | ||
| EV-JQ-70 | 70 | 850 | 5600 | 14 | ||
| EV-JQ-80 | 80 | 1100 | 6600 | 15.5 | ||
| EV-JQ-90 | 90 | 1850 | 10600 | 17 | ||
| EV-JQ-100 | 100 | 2300 | 12000 | 18 | ||
| EV-JQ-125 | 125 | 3400 | 21000 | 20 | ||
| EV-JQ-150 | 150 | 4800 | 25000 | 25 | ||
| EV-JQ-175 | 175 | 9200 | 40000 | 30 | VJ2 |
گشتاور توصیه شده پیچ M10 نصب 20N·m |
| EV-JQ-200 | 200 | 15000 | 60000 | 34 | ||
| EV-JQ-225 | 225 | 19000 | 105000 | 40 | ||
| EV-JQ-250 | 250 | 23500 | 113000 | 43 | ||
| EV-JQ-275 | 275 | 24800 | 128000 | 48 | ||
| EV-JQ-300 | 300 | 26000 | 155000 | 52 | ||
| EV-JQ-325 | 325 | 32700 | 175000 | 56 | ||
| EV-JQ-350 | 350 | 40000 | 223000 | 60 | VJ3-1 |
گشتاور توصیه شده پیچ M12 نصب 28N·m |
| EV-JQ-400 | 400 | 56000 | 290000 | 65 | ||
| EV-JQ-450 | 450 | 78000 | 390000 | 80 | ||
| EV-JQ-500 | 500 | 105000 | 490000 | 90 | ||
| EV-JQ-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-JQ-800 | 800 | 420000 | 870000 | 175 | ||
کاربردهای فیوز EV:
