جزئیات محصول:
|
| مواد:: | سرامیک | رنگ:: | سفید |
|---|---|---|---|
| ظرفیت شکستن:: | AC100KA/DC30KA | ولتاژ محاسبه شده:: | 1000VDC |
| رتبه فعلی:: | 300A | کلمه کلیدی: | فیوز خودرو |
| برجسته: | فیوزهای سرامیکی خودروهای محافظ برق,فیوزهای سرامیکی خودرو DC30KA,فیوزهای سرامیکی ولتاژ بالا محافظ برق |
||
فیوز محافظ برق فیوز EV فیوز مدول شارژ فیوز ولتاژ بالا
جزئیات محصول:
پیچ نصب، اختیاری برای نصب دیگر
دستورالعمل RoHS را رعایت کنید
جریان نامی: - 300A
ولتاژ نامی: -1000 ولت DC
ظرفیت شکست: AC100KA/DC30KA
بسته بندی:
وزن قطعه: 246±5 گرم
ابعاد کارتن: L.274*W.225*H.230mm
ابعاد جعبه داخلی: L.225*W.140*H.50mm
وزن خالص / کارتن: 12.3 کیلوگرم
وزن ناخالص / کارتن: 13.5 کیلوگرم
ابعاد کارتن: 14180cm3

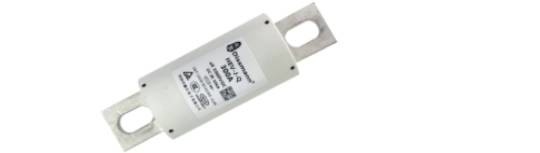

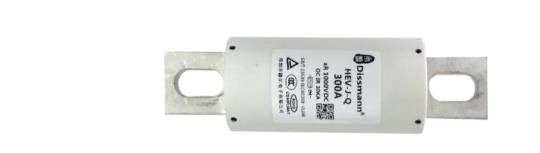

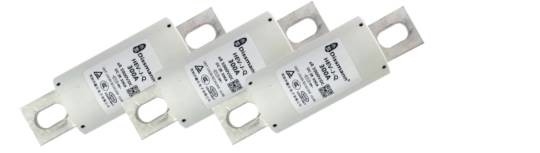

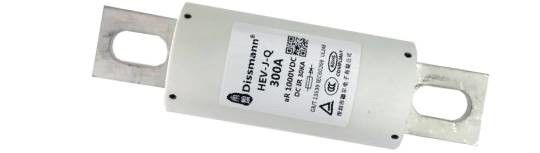

نمایش محصولات:
|
ولتاژ محاسبه شده |
AC/DC1000V یا کمتر |
محافظت از نوع |
aR |
| جریان رتبه بندی شده | 5A-800A |
ظرفیت شکستن |
AC100KA,DC30KA (ثابت زمانی≤15ms) |
|
نیاز را برآورده کنید
|
UL248-20,ISO8820,JASO-D622, دستورالعمل اتحادیه اروپا و RoHS |
ملاحظات |
- |
ابعاد کلی محصول (میلی متر)
| کد اندازه | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
منحنی مشخصه فعلی
نوع محصول
|
مدل |
جریان رتبه بندی شده ( آ ) |
من2t(A2س) |
اتلاف قدرت ( W ) |
کد اندازه |
نصب |
|
| پیش قوس |
پس از قوس | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 |
گشتاور توصیه شده برای نصب پیچ M8 11N·m
|
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10.0 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 |
گشتاور توصیه شده پیچ M10 نصب 20N·m
|
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | ||
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 |
گشتاور توصیه شده پیچ نصب M12 28N·m
|
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
