جزئیات محصول:
|
| مواد:: | سرامیک | رنگ:: | سفید |
|---|---|---|---|
| استفاده:: | حفاظت از رشته PV، کنترل کننده های شارژ باتری | ولتاژ محاسبه شده:: | 750 ولت دی سی |
| رتبه فعلی:: | 400A | کلمه کلیدی: | فیوز خودرو |
| برجسته: | فیوزهای خودرو سرامیکی الکتریکی,فیوزهای خودرو سرامیکی 400 آمپر,فیوزهای برقی خودروهای 750 ولتی |
||

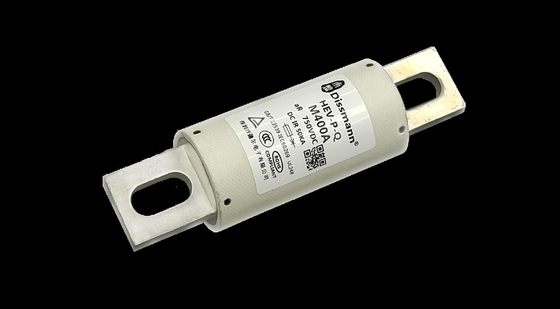

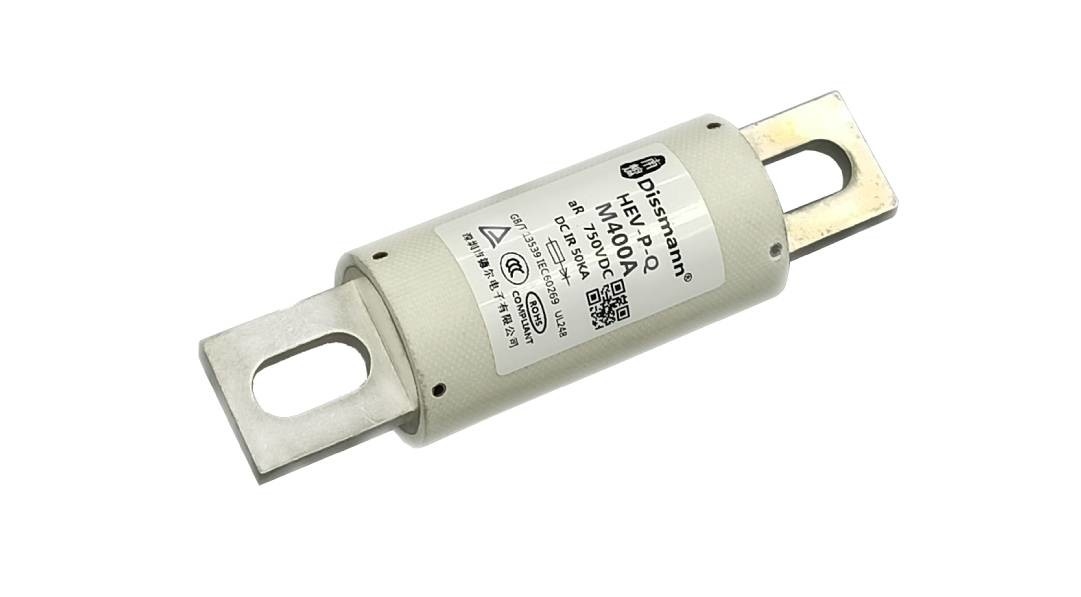

فیوز با ظرفیت شکست بالا فیوز 400 آمپر 750 ولت فیوز برق خودرو
جزئیات محصول:
پیچ نصب، اختیاری برای نصب دیگر
دستورالعمل RoHS را رعایت کنید
جریان نامی: - 350A
ولتاژ نامی: - 700 ولت DC
ظرفیت شکست: 50KA
بسته بندی:
وزن قطعه: 246±5 گرم
ابعاد کارتن: L.274*W.225*H.230mm
ابعاد جعبه داخلی: L.225*W.140*H.50mm
وزن خالص / کارتن: 12.3 کیلوگرم
وزن ناخالص / کارتن: 13.5 کیلوگرم
ابعاد کارتن: 14180cm3

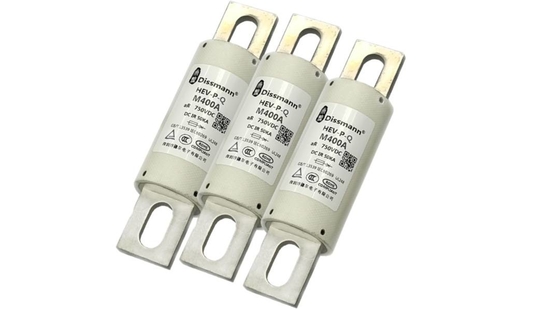

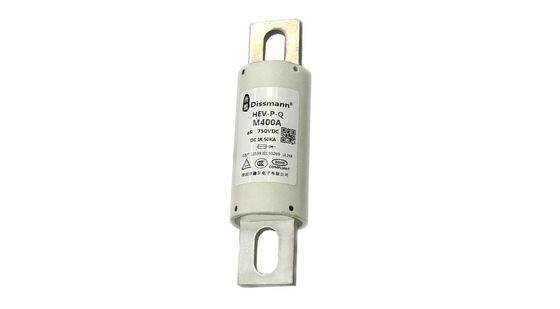

نمایش محصولات
|
ولتاژ محاسبه شده |
AC690V/DC700V یا کمتر (IEC)، 750V (UL) |
محافظت از نوع |
aR |
| جریان رتبه بندی شده | 5A-800A |
ظرفیت شکستن |
AC100KA,DC50KA (ثابت زمانی ≤15ms) |
|
نیاز را برآورده کنید |
UL248-20,ISO8820,JASO-D622, دستورالعمل اتحادیه اروپا و RoHS
|
ملاحظات |
- |
ابعاد کلی محصول (میلی متر)
| کد اندازه | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HT1 | 73.5 | 14.3 | 48 | 60.5 | 63.5 | 6.5 | 10.3 | 1.6 | 8 |
| HT2 | 110 | 22 | 69 | 84 | 95.5 | 9 | 15 | 3.3 | 14.75 |
| HT3 | 129 | 36.5 | 72 | 88 | 109 | 10.5 | 25 | 6 | 20.7 |
| HT4 | 129 | 50 | 72 | 88.6 | 109 | 10.5 | 38 | 6 | 20.7 |
| HT5 | 180 | 63 | 72 | 106 | 145 | 13.5 | 50 | 10 | 33 |
منحنی مشخصه فعلی
نوع محصول
|
مدل |
جریان رتبه بندی شده (آ)
|
من2t(A2س) |
اتلاف قدرت (W) |
کد اندازه |
نصب |
|
| پیش قوس | پس از قوس | |||||
| HEV-PQ-5 | 5A | 1.6 | 10 | 1.5 | HT1 |
گشتاور توصیه شده نصب پیچ M6 4N·m |
| HEV-PQ-10 | 10A | 3.5 | 19 | 3.8 | ||
| HEV-PQ-15 | 15A | 9.5 | 73 | 5.4 | ||
| HEV-PQ-20 | 20A | 25.5 | 176 | 6.0 | ||
| HEV-PQ-25 | 25A | 42 | 330 | 7.0 | ||
| HEV-PQ-30 | 30A | 55 | 420 | 9.0 | ||
| HEV-PQ-35 | 35A | 33 | 160 | 11.0 |
HT2 |
گشتاور توصیه شده برای نصب پیچ M8 11N·m |
| HEV-PQ-40 | 40A | 75 | 315 | 12.0 | ||
| HEV-PQ-45 | 45A | 95 | 430 | 12.0 | ||
| HEV-PQ-50 | 50A | 135 | 590 | 12.5 | ||
| HEV-PQ-60 | 60A | 205 | 940 | 14.8 | ||
| HEV-PQ-70 | 70A | 300 | 1980 | 17.5 | ||
| HEV-PQ-80 | 80A | 350 | 2350 | 20.5 | ||
| HEV-PQ-90 | 90A | 410 | 2630 | 24.0 | ||
| HEV-PQ-100 | 100A | 530 | 3450 | 26.5 | ||
| HEV-PQ-125 | 125A | 1700 | 7200 | 27 |
HT3 |
گشتاور توصیه شده پیچ M10 نصب 20N·m
|
| HEV-PQ-150 | 150A | 2750 | 11000 | 34 | ||
| HEV-PQ-175 | 175A | 4100 | 16000 | 35 | ||
| HEV-PQ-200 | 200A | 5400 | 21000 | 42 | ||
| HEV-PQ-225 | 225A | 7500 | 30000 | 45 | ||
| HEV-PQ-250 | 250A | 9700 | 41000 | 47 | ||
| HEV-PQ-275 | 275A | 12000 | 58000 | 51 | ||
| HEV-PQ-M300 | 300A | 16500 | 70000 | 56 |
HT4
|
|
| HEV-PQ-M325 | 325A | 20000 | 82000 | 61 | ||
| HEV-PQ-M350 | 350A | 23000 | 94000 | 63 | ||
| HEV-PQ-M400 | 400A | 30000 | 123000 | 76 | ||
| HEV-PQ-300 | 300A | 16500 | 70000 | 56 | ||
| HEV-PQ-325 | 325A | 20000 | 82000 | 61 | ||
| HEV-PQ-350 | 350A | 23000 | 94000 | 63 | ||
| HEV-PQ-400 | 400A | 30000 | 123000 | 76 | ||
| HEV-PQ-450 | 450A | 35000 | 135000 | 95 | ||
| HEV-PQ-500 | 500A | 44000 | 165000 | 108 | ||
| HEV-PQ-600 | 600A | 48000 | 210000 | 115 |
HT5 |
گشتاور توصیه شده پیچ M12 نصب 28N·m |
| HEV-PQ-700 | 700A | 53000 | 298000 | 125 | ||
| HEV-PQ-800 | 800A | 75000 | 445000 | 140 | ||
