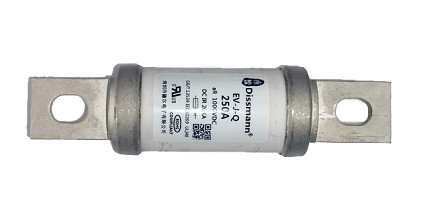

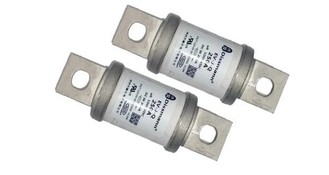

Ul248 شارژ شمع سرامیک فیوز خودرو Dc1000v

فیوز Dissmannفیوز سری EV-JQمطابق با l GB13539,IEC60269,UL248

اطلاعات اولیه محصول:

فیوز سری 1.EV-JQ، ابعاد و عملکرد مطابق با: GB13539، IEC60269، UL248

2. ولتاژ نامی: DC1000V یا کمتر

3. جریان امتیازی: 150/250/550/600A

4. ظرفیت شکست: DC20kA

5. مطابقت با دستورالعمل RoHS اتحادیه اروپا و چین

6. مطابقت با استاندارد UL248، GB13539، IEC60269، GB31456

کاربرد محصول:

این سری از محصولات EV-JQ هستندفیوزهای متصل به پیچ سرامیکی، که دارای ویژگی های اندازه کوچک و قابلیت اطمینان بالا هستند.قابل استفاده در محدوده دمایی گسترده، می تواند لرزش و شوک مکانیکی با شدت بالا، شوک دما و بار شیمیایی قوی را تحمل کند، مناسب برای کاربردهای صنعت وسایل نقلیه جاده ای، می تواند به عنوان سیستم قدرت درایو خودرو الکتریکی، سیستم تبدیل نیرو، ذخیره انرژی و باتری قدرت استفاده شود. حفاظت از اتصال کوتاه و ذخیره انرژی برای خازن‌ها، کنترل‌کننده‌های اینورتر، شارژرها، سیم‌ها و سایر قطعات و تجهیزات خودرو.

مشخصات محصول:

فیوز سرامیکی خودرومواد محصول:

قسمت	مواد
سیم فیوز	مس یا نقره
سرپوش انتهایی	آبکاری قلع آلیاژ مس
پایه فیوز	آبکاری قلع آلیاژ مس
بدنه فیوز	لوله سرامیکی
پرکننده	شن کوارتز



ابعاد محصول:

مدل	کد اندازه	A±3	B±1.5	C±2	D±2.5	F±1	G±0.5	H±0.2	J±1
EV-JQ	VJ1	116.5	30.4	75	96.5	9	25	4	13
	VJ2	140	37.3	77	109.5	11	25	6	15
	VJ3-1	148	53.5	90	118	12.5	40	8	20





زمان فعلیپراتور Cمشخصهسیurve



نوع محصول

مدل	جریان نامی	I²t (A²s)		مصرف برق	کد اندازه	نصب
EV-JQ-30	30	120	850	5	VJ1	گشتاور توصیه شده برای نصب پیچ M8 11N·m
EV-JQ-40	40	300	1700	7.5
EV-JQ-50	50	450	2500	10
EV-JQ-60	60	620	3600	12.5
EV-JQ-70	70	850	5600	14
EV-JQ-80	80	1100	6600	15.5
EV-JQ-90	90	1850	10600	17
EV-JQ-100	100	2300	12000	18
EV-JQ-125	125	3400	21000	20
EV-JQ-150	150	4800	25000	25
EV-JQ-175	175	9200	40000	30	VJ2	گشتاور توصیه شده پیچ M10 نصب 20N·m
EV-JQ-200	200	15000	60000	34
EV-JQ-225	225	19000	105000	40
EV-JQ-250	250	23500	113000	43
EV-JQ-275	275	24800	128000	48
EV-JQ-300	300	26000	155000	52
EV-JQ-325	325	32700	175000	56
EV-JQ-350	350	40000	223000	60	VJ3-1	گشتاور توصیه شده پیچ M12 نصب 28N·m
EV-JQ-400	400	56000	290000	65
EV-JQ-450	450	78000	390000	80
EV-JQ-500	500	105000	490000	90
EV-JQ-600	600	165000	560000	105	VJ3-2
EV-JQ-800	800	420000	870000	175
