جزئیات محصول:
|
| مواد: | سرامیک | رنگ: | سفید |
|---|---|---|---|
| جریان رتبه بندی شده: | 5A-800A | ولتاژ محاسبه شده: | AC/DC1000V |
| قطع رتبه: | DC30KA@DC1000V | نوع حفاظت: | AR |
| برجسته: | فیوز کارتریج سرامیکی 5A,فیوز کارتریج سرامیکی شارژر EV,فیوز سرامیک خودرو 8005A |
||
بهترین تولید کننده فیوز شارژر EV در چین
هدف از شارژر EV
فیوزها برای کاربرد در وسایل نقلیه الکتریکی (EV) یا هیبریدی EV در صنعت نسبتاً جدید هستند و می توان آنها را به عنوان یک محصول متقاطع بین فیوز ولتاژ پایین و فیوز خودرو در نظر گرفت. برای سیستم های خودروی 1000 ولت DC از جمله درجه بندی فیوز تا 800 A، Dissmann موجود است. فیوزهای EV حفاظت DC با عملکرد بالا از درایو، سیستم های کمکی و باتری را فراهم می کنند.فیوزها همچنین به عنوان راه حل های سفارشی برای درجه بندی ولتاژ و جریان بالاتر در دسترس هستند.

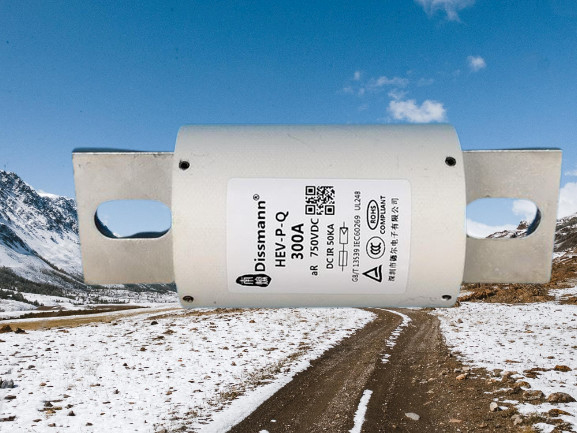

ساختار فیوز شارژر EV
لوله های فیوز وسایل نقلیه الکتریکی از مواد سرامیکی مقاوم در برابر درجه حرارت بالا ساخته شده اند که مقاومت بالایی در برابر آتش و سختی جامد دارند.
مذاب در یک لوله ذوب مهر و موم شده است به طوری که 99.99٪ از نقره خالص به مذاب مقطع متغیر تبدیل می شود.لوله ذوب با شن و ماسه کوارتز با خلوص بالا و مواد شیمیایی تصفیه شده مخصوص برای قوس برای خاموش کردن تجمع پر شده است.
ابعاد محصول فیوز HEV، اندازه را با توجه به جریان نامی انتخاب کنید.
| کد ابعاد | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
| مدل | جریان رتبه بندی شده | من2t(A2س) | اتلاف قدرت | کد اندازه | نصب | |
| پیش قوس | جمع | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | گشتاور توصیه شده برای نصب پیچ M8 11N·m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | گشتاور توصیه شده پیچ M10 نصب 20N·m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | گشتاور توصیه شده پیچ نصب M12 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
مقدار بسته بندی
HF4: 2 فیوز در هر جعبه پلاستیکی.
هر جعبه بلند با 1 جعبه پلاستیکی، در مجموع 2 فیوز، بسته بندی می شود، اندازه جعبه بلند 156 میلی متر طول x 120 میلی متر عرض x 54 میلی متر ارتفاع است.
هر جعبه بزرگ شامل 20 جعبه نوار بلند، در مجموع 40 فیوز، اندازه جعبه بزرگ 342 میلی متر طول x 258 میلی متر عرض x 285 میلی متر ارتفاع است.
شرایط نصب
شرایط کاری عادی
الف) فیوز به طور جداگانه در هوای طبیعی بدون تهویه نصب می شود.به جز سیم های اتصال، هیچ بخش مولد گرما یا قسمت اتلاف کننده حرارت دیگری در فاصله 1 متری وجود ندارد.
ب) ترمینال اتصال فیوز باید از تماس الکتریکی پایدار و قابل اطمینان اطمینان حاصل کند.مقاومت تماس نباید تأثیر قابل توجهی بر عملکرد فیوز بگذارد.
ج) فیوز را می توان به صورت عمودی، افقی یا اریب نصب کرد.اگر برای اطمینان از اتصال الکتریکی فیوز به فشار فنر تکیه می کنید، باید در حین نصب محل مناسبی را انتخاب کنید تا از اثرات نامطلوب گرانش و لرزش بر روی اتصال الکتریکی جلوگیری کنید.
سوالات متداول:
سوال 1: وضعیت تست فیوز شما چگونه است؟
پاسخ 1: فیوز ما در شرایط 25 ± 5 درجه سانتیگراد در آزمایشگاه آزمایش می شود.
