جزئیات محصول:
|
| مواد: | سرامیک | رنگ: | سفید |
|---|---|---|---|
| جریان رتبه بندی شده: | 5A-800A | ولتاژ محاسبه شده: | 1000VDC |
| نوع حفاظت: | AR | ظرفیت شکستن: | AC100KA/DC30KA |
| نصب و راه اندازی: | پیچ و مهره | الزامات را برآورده کنید: | UL248-20، ISO8820، JASO-D622، کارآگاه اتحادیه اروپا و RoHS |
| برجسته: | فیوز الکترونیکی 800A,فیوز با ظرفیت شکستن بالا TUV,فیوز با ظرفیت شکستن بالا سرامیکی |
||
تامین کننده فیوز چین با ظرفیت شکست بالا با 20 سال تجربه

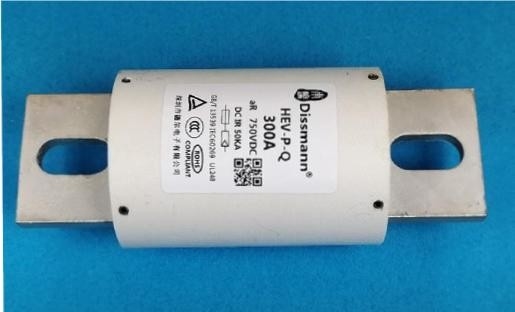

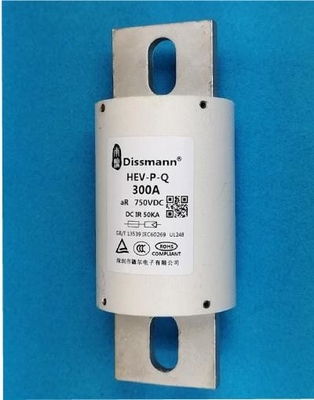

اطلاعات اولیه محصول
ولتاژ نامی: DC1000V یا کمتر
جریان نامی: 300A
کلاس حفاظت:aR
ظرفیت شکست: DC30kA (ثابت زمانی≤15ms)
نوع نصب: به صورت پیچ و مهره ای موجود است
انطباق با RoHS
کاربرد فیوز HEV
این فیوز HEV به طور گسترده در اتومبیل‌ها، کامیون‌ها، اتوبوس‌ها و تجهیزات حمل‌ونقل خارج از جاده برای محافظت از کابل‌ها، سیم‌ها و اجزای الکتریکی که نیروی برق را برای کارکرد چراغ‌ها، بخاری‌ها، تهویه مطبوع، رادیوها، شیشه‌های برقی و سایر لوازم الکتریکی تامین می‌کنند، استفاده می‌شود.آنها همچنین در وسایل نقلیه الکتریکی و هیبریدی و انواع برنامه های الکترونیکی استفاده می شوند.
ساختار فیوز HEV
این سری از محصولات فیوزهای لوله گرد متصل به پیچ و مهره هستند که دارای مشخصات کوچک، دمیدن سریع، I2t کم و قابلیت اطمینان بالا هستند. از لوله الیافی ساخته شده است، سیم ذوب مس یا نقره است، سطح تماس آبکاری قلع آلیاژ مس است، و لوله ذوب با ماسه کوارتز با خلوص بالا و مواد شیمیایی مخصوص درمان شده به عنوان رسانه خاموش کننده قوس پر شده است.
استاندارد مرتبط
این فیوز سری HEV الزامات UL-248-20، ISO8820، JASO-D622، کارآگاه اتحادیه اروپا و RoHS، استاندارد دارای گواهی TUV و غیره را برآورده می کند.
ابعاد فیوز HEV، ابعاد را با توجه به جریان نامی انتخاب کنید.
| مدل | جریان رتبه بندی شده(آ) | افت ولتاژ 100% (mv) | کد اندازه | نصب و راه اندازی |
| HEV-JQ-300 | 300 | 298 | HF3 |
پیچ نصب M10، گشتاور پیشنهادی: 21 نیوتن متر |
| کد اندازه | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| کد اندازه | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
HF1:HEV-JQ 5A~80A
HF2:HEV-JQ 90A~150A
HF3:HEV-JQ 175A~325A
HF4:HEV-JQ 350A~500A
HF5:HEV-JQ 600A~800A
اندازه HF1 و HF2 موجود در پیچ نصب M8 گشتاور توصیه شده 11N·m (محدوده فعلی 5A~150A)
اندازه HF3 و HF4 موجود در پیچ نصب M10 گشتاور توصیه شده 20N·m (محدوده فعلی 175A~500A)
اندازه HF5 موجود در پیچ نصب M12 گشتاور توصیه شده 28N·m (محدوده فعلی 600A~800A)
جنس فیوز HEV
ماده اصلی لوله فیبر است، سیم فیوز از مس یا نقره و درپوش انتهایی از آبکاری قلع آلیاژ مس تشکیل شده است.
سوالات متداول
سوال 1: چگونه یک فیوز انتخاب کنیم؟
پاسخ: در ابتدا، ما یک فرم درخواست واقعی مشتری را برای شما ارسال می کنیم. به طور کلی، ما باید فیلد برنامه شما، جریان عملیاتی و ولتاژ عملیاتی، روش های نصب، الزامات صدور گواهینامه و سایر الزامات پارامتر را پاک کنیم.
