جزئیات محصول:
|
| ولتاژ محاسبه شده: | DC500V/AC690 | جریان رتبه بندی شده: | 400A-1250A |
|---|---|---|---|
| نوع حفاظت: | aR | ظرفیت شکستن: | DC50KA (زمان فوری ≤10ms) |
| مواد اصلی: | سرامیک | کاربرد: | کل صنعت محصولات الکترونیکی |
| برجسته: | فیوز 400A با ظرفیت شکستن بالا,فیوز سرامیکی خودرو 1250A |
||
فیوز لوله سرامیکی به دلیل ظرفیت شکستگی عالی و عملکرد ضد انفجار آن به طور گسترده در کل صنعت محصولات الکترونیکی استفاده شده است.ماده اصلی سرامیک است که ایمن تر از لوله های شیشه ای سنتی است.
در زیر چندین نوع مختلف فیوز سرامیکی تولید شده توسط فیوز Dissamnn آورده شده است:

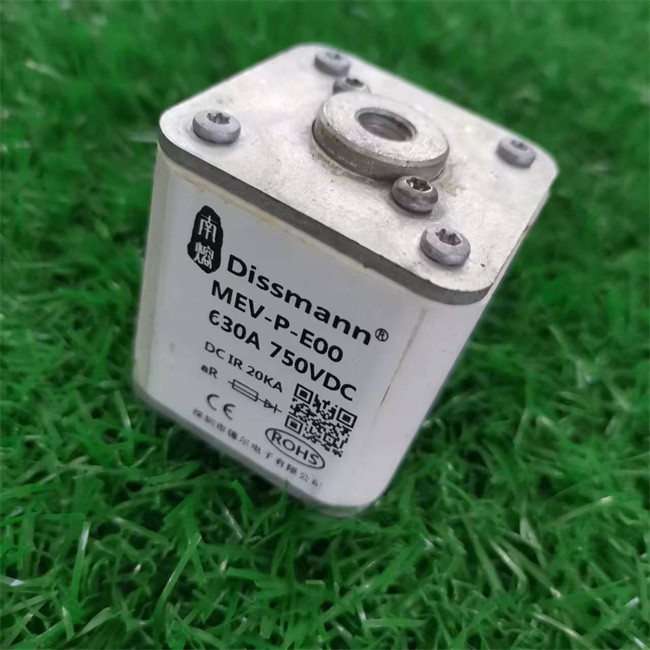

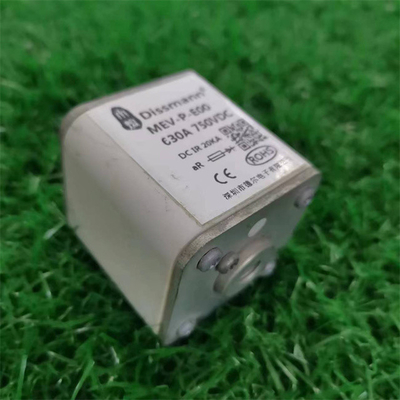

1.فیوز 750VDC مربع سرامیکی سری MEV:MEV-P-E00
|
مدل |
کد محصول |
جریان نامی آ |
I²t (A²Sec) |
مصرف برق دبلیو |
|
| پیش قوس | جمع | ||||
| MEV-N-E00 | MEV-N-E00-40 | 40A | 40 | 270 | 9 |
| MEV-N-E00-50 | 50A | 77 | 515 | 11 | |
| MEV-N-E00-63 | 63A | 115 | 770 | 14 | |
| MEV-N-E00-80 | 80A | 185 | 1250 | 18 | |
| MEV-N-E00-100 | 100A | 360 | 2450 | 21 | |
| MEV-N-E00-125 | 125A | 550 | 3700 | 26 | |
| MEV-N-E00-160 | 160A | 1100 | 7500 | 30 | |
| MEV-N-E00-200 | 200A | 2200 | 15000 | 35 | |
| MEV-N-E00-250 | 250A | 4200 | 28500 | 40 | |
| MEV-N-E00-315 | 315A | 7000 | 46500 | 50 | |
| MEV-N-E00-350 | 350A | 10000 | 68500 | 55 | |
| MEV-N-E00-400 | 400A | 15000 | 105000 | 60 | |
| MEV-N-E00-450 | 450A | 21000 | 140000 | 65 | |
| MEV-N-E00-500 | 500A | 27000 | 180000 | 70 | |
| MEV-N-E00-550 | 550A | 34000 | 230000 | 75 | |
| MEV-N-E00-630 | 630A | 48500 | 325000 | 80 | |
2.فیوز سری HEN سرامیکی استوانه ای 500VDC:HEN-HQ
فیوز سری HEN سرامیکی استوانه ای 500VDC
| کد اندازه | A±0.3 | B±0.5 | C±0.5 | D±0.3 | E±0.5 | م |
| HN1 | 53 | 45 | 31 | 20 | 7 | M6 |
| HM1 | 53 | 45 | 31 | 20 | 7 | M8 |
| HN2 | 53 | 45 | 37 | 24 | 7 | M6 |
| HM2 | 53 | 45 | 37 | 24 | 7 | M8 |
|
مدل |
دارای رتبه CurrentA |
من2t(A2س) |
اتلاف قدرت دبلیو |
کد اندازه |
نصب |
|
| پیش قوس | فیوزینگ | |||||
| HEN-HQ-N200 | 200A | 6000 | 20400 | 23 | HN1 |
گشتاور توصیه شده نصب پیچ M6 6N·m |
| HEN-HQ-N225 | 225A | 9200 | 30500 | 25 | ||
| HEN-HQ-N250 | 250A | 11500 | 40000 | 27 | ||
| HEN-HQ-N275 | 275A | 14800 | 50000 | 29 | ||
| HEN-HQ-N300 | 300A | 17000 | 60000 | 30 | ||
| HEN-HQ-N325 | 325A | 19200 | 73500 | 32 | ||
| HEN-HQ-N350 | 350A | 22000 | 86500 | 34 | ||
| HEN-HQ-N375 | 375A | 25200 | 102000 | 36 | ||
| HEN-HQ-N400 | 400A | 30000 | 117000 | 37 | ||
| HEN-HQ-N450 | 450A | 56500 | 322000 | 40 |
HN2 |
|
| HEN-HQ-N500 | 500A | 87000 | 365000 | 44 | ||
| HEN-HQ-N550 | 550A | 115000 | 410000 | 47 | ||
| HEN-HQ-N630 | 630A | 150000 | 512000 | 50 | ||
| HEN-HQ-M200 | 200A | 6000 | 20400 | 23 |
HM1 |
گشتاور توصیه شده برای نصب پیچ M8 12N·m |
| HEN-HQ-M225 | 225A | 9200 | 30500 | 25 | ||
| HEN-HQ-M250 | 250A | 11500 | 40000 | 27 | ||
| HEN-HQ-M275 | 275A | 14800 | 50000 | 29 | ||
| HEN-HQ-M300 | 300A | 17000 | 60000 | 30 | ||
| HEN-HQ-M325 | 325A | 19200 | 73500 | 32 | ||
| HEN-HQ-M350 | 350A | 22000 | 86500 | 34 |
HM2 |
|
| HEN-HQ-M375 | 375A | 25200 | 102000 | 36 | ||
| HEN-HQ-M400 | 400A | 30000 | 117000 | 37 | ||
| HEN-HQ-M450 | 450A | 56500 | 322000 | 40 | ||
| HEN-HQ-M500 | 500A | 87000 | 365000 | 44 | ||
| HEN-HQ-M550 | 550A | 115000 | 410000 | 47 | ||
| HEN-HQ-M630 | 630A | 150000 | 512000 | 50 | ||
3.فیوز سری 750VDC سرامیک MEV:MEV-P-C20
فیوز 750VDC سرامیک سری MEV
| مدل | کد محصول | جریان نامی آ |
من²t(A² ثانیه) | مصرف برق دبلیو |
|
| پیش قوس | فیوزینگ | ||||
| MEV-P-C20 | MEV-P-C20-16 | 16 | 7.2 | 48 | 5.5 |
| MEV-P-C20-20 | 20 | 11.5 | 78 | 7 | |
| MEV-P-C20-25 | 25 | 19 | 130 | 9 | |
| MEV-P-C20-32 | 32 | 40 | 270 | 10 | |
| MEV-P-C20-40 | 40 | 69 | 460 | 12 | |
| MEV-P-C20-50 | 50 | 115 | 770 | 15 | |
| MEV-P-C20-63 | 63 | 215 | 1450 | 16 | |
| MEV-P-C20-80 | 80 | 380 | 2550 | 19 | |
| MEV-P-C20-100 | 100 | 695 | 4650 | 24 | |
| MEV-P-C20-125 | 125 | 1200 | 8500 | 28 | |
| MEV-P-C20-160 | 160 | 2300 | 16000 | 32 | |
| MEV-P-C20-200 | 200 | 4200 | 28000 | 37 | |
| MEV-P-C20-250 | 250 | 7750 | 51500 | 42 | |
| MEV-P-C20-315 | 315 | 12000 | 80500 | 52 | |
| MEV-P-C20-350 | 350 | 14500 | 98500 | 58 | |
| MEV-P-C20-400 | 400 | 19500 | 133000 | 67 | |
4.فیوز سری 750VDC سرامیکی HD14P:HD14P-30
فیوز 750VDC سرامیک سری HD14P
| مدل |
جریان نامی آ |
ولتاژ محاسبه شده V |
ظرفیت شکستن |
| HD14S.J05 | 10A ~ 150A | 400Vac | 6KA |
| HD14H.J05 | 10A ~ 150A | 500Vac |
5.فیوز 1000VDC سرامیک 10x38 PV:HD10PV.J03
فیوز PV 1000VDC سرامیک 10x38
| مدل |
جریان نامی آ |
ولتاژ محاسبه شده V |
ظرفیت شکستن |
جنس بدنه |
| HD10PV.J01/ HD10PV.J03/ HD10PV.J04 | 1A ~ 40A | 1000Vac/dc | 1.5KA |
سرامیک / الیاف شیشه |
| HD10P.J01/ HD10P.J03/ HD10P.J04 | 1A ~ 40A | 750Vac/dc | 1.5KA | |
| HD10V.J01/ HD10V.J03/ HD10V.J04 | 1A ~ 50A | 700Vac/dc | 6KA | |
| HD10D.J01/ HD10D.J03/ HD10D.J04 | 1A ~ 50A | 500Vac/dc | 6KA | |
| HD10C/HD10C.J01/HD10C.J03/HD10C.J04 | 30A-100A | 400 Vdc | 1.5KA |
سرامیک |
| HD10X/HD10X.J01/HD10X.J03/HD10X.J04 | 30A-100A | 500Vac | 1.5KA | |
| HL10L1/HL10L1.J01/HL10L1.J03/HL10L1.J04 | 30A-100A | 200Vdc | 1.5KA | |
| HL10L2/HL10L2.J01/HL10L2.J03/HL10L2.J04 | 30A-100A | 100Vdc | 1.5KA | |
| HL10L/HL10L.J01/HL10L.J02/HL10L.J03/HL10L.J04 | 30A-100A | 80Vdc | 1.5KA | |
| HDQ10C/HDQ10C.J01/HDQ10C.J03/HDQ10C.J04 | 30A-100A | 400 Vdc | 1.5KA |
الیاف شیشه |
| HDQ10X/HDQ10X.J01/HDQ10X.J03/HDQ10X.J04 | 30A-100A | 500Vac | 1.5KA | |
| HLQ10L1/HLQ10L1.J01/HLQ10L1.J03/HLQ10L1.J04 | 30A-100A | 200Vdc | 1.5KA | |
| HLQ10L2/HLQ10L2.J01/HLQ10L2.J03/HLQ10L2.J04 | 30A-100A | 100Vdc | 1.5KA | |
| HLQ10L/HLQ10L.J01/HLQ10L.J03/HLQ10L.J04 | 30A-100A | 80Vdc | 1.5KA |
