| ولتاژ محاسبه شده: | AC125V/DC80V | جریان رتبه بندی شده: | 10A-500A |
|---|---|---|---|
| نوع حفاظت: | aR | ظرفیت شکستن: | DC2700A |
| الزامات را برآورده کنید: | UL248-13، ISO8820، JASO-D622، RoHS | ||
| برجسته: | فیوز پیچ 10 آمپر,فیوز سیستم ذخیره انرژی 500 آمپر |
||

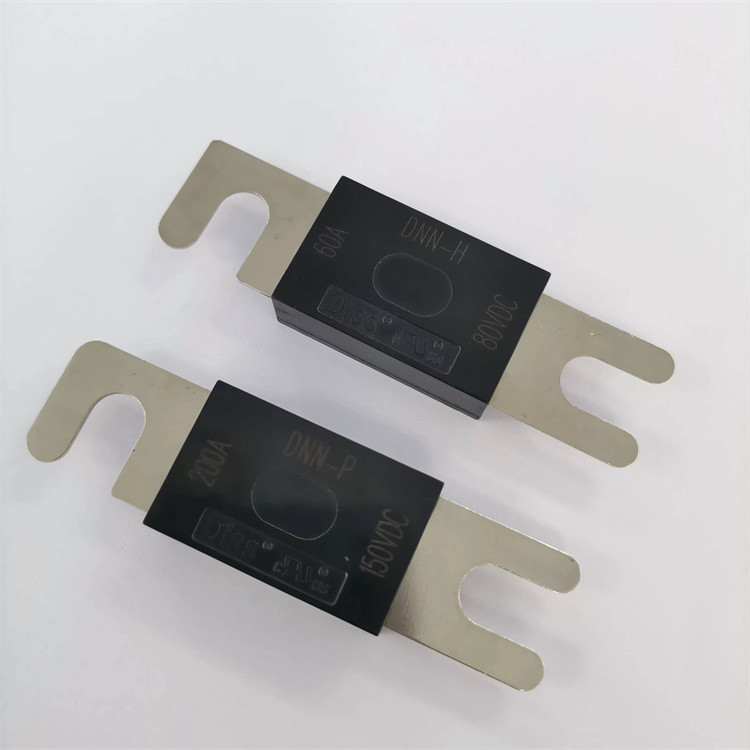

فیوز ذخیره انرژی سری AC125V/DC80V DNN-H
فیوزهای سری Dissmann DNN-H دارای گواهینامه UL هستند و فیوزهای ولتاژ پایینی هستند که ظرفیت شکست آن DC2.7KA برای محافظت aR در مدار می باشد و از این سری فیوزها می توان برای سیستم ذخیره انرژی، بسته باتری، حفاظت از ماژول کنترل و غیره استفاده کرد.
جریان نامی ≤275A جریان دارای رتبه ≥300A
هنگامی که جریان نامی ≥300 آمپر باشد، پای تماس ضخیم تر خواهد شد.
2. نوع محصولی که می توانید از میان فیوز Dissmann انتخاب کنید:
مدل | کد محصول | جریان نامی آ | افت ولتاژ mV | نیاز نصب |
| DNN-H | DNN-H-35 | 35 | 130 | پیچ M8 را نصب کنید، گشتاور توصیه شده 10N·m ±1N·m |
| DNN-H-40 | 40 | 125 | ||
| DNN-H-50 | 50 | 120 | ||
| DNN-H-60 | 60 | 116 | ||
| DNN-H-80 | 80 | 112 | ||
| DNN-H-100 | 100 | 110 | ||
| DNN-H-125 | 125 | 105 | ||
| DNN-H-130 | 130 | 100 | ||
| DNN-H-150 | 150 | 96 | ||
| DNN-H-175 | 175 | 90 | ||
| DNN-H-200 | 200 | 86 | ||
| DNN-H-225 | 225 | 83 | ||
| DNN-H-250 | 250 | 80 | ||
| DNN-H-275 | 275 | 77 | ||
| DNN-H-300 | 300 | 75 | ||
| DNN-H-325 | 325 | 83 | ||
| DNN-H-350 | 350 | 81 | ||
| DNN-H-400 | 400 | 80 | ||
| DNN-H-425 | 425 | 78 | ||
| DNN-H-450 | 450 | 78 | ||
| DNN-H-500 | 500 | 76 |
3. مواد فیوز پیچ و مهره DC80V:
نام قطعه | مواد |
با پا تماس بگیرید | آلیاژ مس |
نومنون | پوسته چوبی برقی |
4. معیارهای عملکرد فیوز:
| بار | زمان بازگشایی | |
| 10A ~ 500A | ||
| دقیقه | حداکثر | |
| 110% | 14400 | ∞ |
| 160% | 10 | ∞ |
| 200٪ (≤200A) | 0 | 100 |
| 200٪ (200 A) | 0 | 300 |
| 250٪ (≤200A) | 0 | 60 |
| 250٪ (200 A) | 0.8 | 120 |
| 600% | 0.02 | 10 |
5. منحنی مشخصه جریان فیوز 80VDC:
6. استفاده از فیوز پیچ و مهره 80 VDC Dissman:
