جزئیات محصول:
|
| مواد: | سرامیک | رنگ: | سفید |
|---|---|---|---|
| جریان رتبه بندی شده: | 10A-800A | ولتاژ محاسبه شده: | AC/DC1000V |
| ظرفیت شکستن: | DC20KA/AC100KA | محافظت از نوع: | aR |
| کلمه کلیدی: | فیوز محافظ باتری | کاربرد: | خودروهای الکتریکی خالص و خودروهای الکتریکی هیبریدی |
| برجسته: | فیوز خودروهای برقی,فیوز سرامیکی |
||
تامین کننده فیوز نوع EV 500VDC در چین

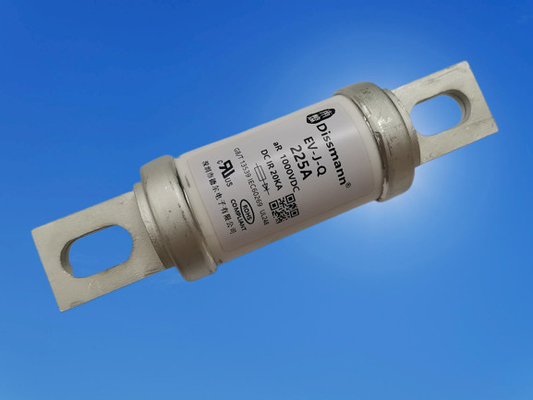

اطلاعات اولیه محصول فیوز نوع EV
این فیوز EV-JQفیوزهای متصل به پیچ سرامیکی هستند که ویژگی های اندازه کوچک و قابلیت اطمینان بالایی دارند. آنها در ولتاژ نامی 1000VDC، محدوده جریان نامی 10A-800A، ظرفیت شکست DC20KA، حفاظت رده aR موجود هستند.
کاربرد فیوز نوع EV
این فیوز نوع EV را می توان به عنوان سیستم قدرت محرک خودروی الکتریکی، سیستم تبدیل نیرو، ذخیره انرژی و باتری نیرو، ذخیره انرژی در برابر اتصال کوتاه و حفاظت پشتیبان برای خازن ها، کنترل کننده های اینورتر، شارژرها، سیم ها و سایر قطعات و تجهیزات خودرو استفاده کرد.
ابعاد فیوز باتری EV (میلی متر)
مدل محصول فیوز نوع EV
| مدل | جریان نامی | I²t (A²s) | مصرف برق | کد اندازه | نصب | |
| پیش قوس | فیوزینگ | |||||
| EV-JQ-30 | 30 | 120 | 850 | 5 | VJ1 | گشتاور توصیه شده برای نصب پیچ M8 11N·m |
| EV-JQ-40 | 40 | 300 | 1700 | 7.5 | ||
| EV-JQ-50 | 50 | 450 | 2500 | 10 | ||
| EV-JQ-60 | 60 | 620 | 3600 | 12.5 | ||
| EV-JQ-70 | 70 | 850 | 5600 | 14 | ||
| EV-JQ-80 | 80 | 1100 | 6600 | 15.5 | ||
| EV-JQ-90 | 90 | 1850 | 10600 | 17 | ||
| EV-JQ-100 | 100 | 2300 | 12000 | 18 | ||
| EV-JQ-125 | 125 | 3400 | 21000 | 20 | ||
| EV-JQ-150 | 150 | 4800 | 25000 | 25 | ||
| EV-JQ-175 | 175 | 9200 | 40000 | 30 | VJ2 | گشتاور توصیه شده پیچ M10 نصب 20N·m |
| EV-JQ-200 | 200 | 15000 | 60000 | 34 | ||
| EV-JQ-225 | 225 | 19000 | 105000 | 40 | ||
| EV-JQ-250 | 250 | 23500 | 113000 | 43 | ||
| EV-JQ-275 | 275 | 24800 | 128000 | 48 | ||
| EV-JQ-300 | 300 | 26000 | 155000 | 52 | ||
| EV-JQ-325 | 325 | 32700 | 175000 | 56 | ||
| EV-JQ-350 | 350 | 40000 | 223000 | 60 | VJ3-1 | گشتاور توصیه شده پیچ M12 نصب 28N·m |
| EV-JQ-400 | 400 | 56000 | 290000 | 65 | ||
| EV-JQ-450 | 450 | 78000 | 390000 | 80 | ||
| EV-JQ-500 | 500 | 105000 | 490000 | 90 | ||
| EV-JQ-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-JQ-800 | 800 | 420000 | 870000 | 175 | ||
شرایط استفاده
شرایط استفاده عادی و اصلاح پارامتر
فیوز در شرایط استفاده معمولی که در زیر توضیح داده شده است کار می کند و نیازی به اصلاح اضافی ندارد.
هنگامی که از شرایط استفاده عادی فراتر می رود، اگر در شرایط استفاده مجاز باشد، ممکن است نیاز به اصلاح برخی پارامترها یا مشورت باشد.اگر از محدوده شرایط استفاده مجاز فراتر رفت، باید با شرکت ما مشورت کنید و ارزیابی مناسب کاری و آزمایش شرایط را انجام دهید.
توصیه می شود که مقدار فعلی جریان بلند مدت بیش از 80 درصد جریان نامی نباشد.لطفاً برای استفاده در دمای بیش از حد به منحنی ارزیابی دما در بالا مراجعه کنید.
ارتفاع: ارتفاع محل نصب از 2000 متر تجاوز نمی کند.اگر ارتفاع از 2000 متر بیشتر شود، ولتاژ نامی باید کاهش یابد.2000 ~ 4000 متر، ولتاژ نامی 90٪ برای هر 1000 متر افزایش کاهش می یابد.
دمای هوای محیط
شرایط استفاده معمولی: -5℃ تا 60℃.
شرایط استفاده مجاز: -55 ℃ ~ 120 ℃.
