جزئیات محصول:
|
| مواد: | سرامیک | رنگ: | سفید |
|---|---|---|---|
| جریان رتبه بندی شده: | 5A-800A | ولتاژ محاسبه شده: | DC1000V |
| دسته بندی: | aR | ظرفیت شکستن: | DC30KA |
| استاندارد اجرایی: | UL248-20، ISO8820، JASO-D622، سازگار با RoHS | کاربرد: | باتری برقی خالص و خودروی هیبریدی |

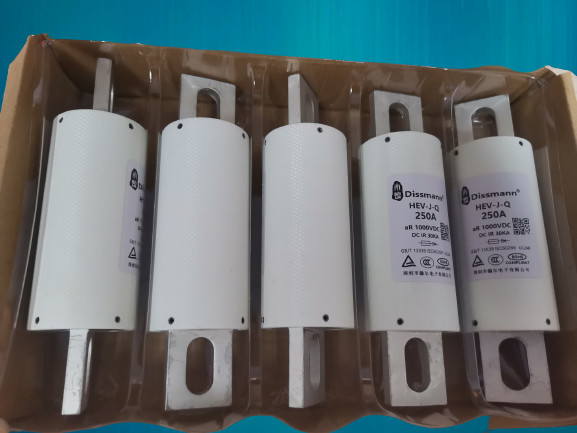

تامین کننده فیوز سری HEV دارای گواهی TUV در چین
ویژگی فیوز سری HEV
این سری از محصولات فیوزهای لوله گرد متصل به پیچ هستند که دارای ویژگی های اندازه کوچک، دمیدن سریع، I2t کم و قابلیت اطمینان بالا هستند. صنعت شمع برای نزدیک به 10 سال، به تامین کننده اصلی اکثر شرکت های پیشرو تبدیل شده است. در حال حاضر مشتری اصلی ما Star Charge، Sinexcel، Chargecore، Winline و غیره است.
ساختار فیوز سری HEV
فیوز HEV از یک بدنه لوله و دو درپوش انتهایی تشکیل شده است. لوله از الیاف شیشه ساخته شده است و چاقو در هر دو انتها آبکاری قلع آلیاژ مس است.
ابعاد فیوز HEV (mm)
| کد اندازه | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
نوع محصول فیوز DC1000V HEV، اندازه را با توجه به جریان نامی انتخاب کنید.
| مدل | جریان رتبه بندی شده | من2t(A2س) | اتلاف قدرت | کد اندازه | نصب | |
| پیش قوس | جمع | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | گشتاور توصیه شده برای نصب پیچ M8 11N·m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | گشتاور توصیه شده پیچ M10 نصب 20N·m |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | ||
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | گشتاور توصیه شده پیچ نصب M12 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
HF1: محدوده جریان نامی 5A-80A، موجود در پیچ نصب M8 گشتاور توصیه شده 11N·m.
HF2: محدوده جریان نامی 90A-150A، موجود در پیچ نصب M8 گشتاور توصیه شده 11N·m.
HF3: محدوده جریان نامی 175A-325A، موجود در پیچ نصب M10 گشتاور توصیه شده 20N·m.
HF4: محدوده جریان نامی 350A-500A، موجود در پیچ نصب M8 گشتاور توصیه شده 20N·m.
HF5: محدوده جریان نامی 600A-800A، موجود در پیچ نصب M12 گشتاور توصیه شده 28N·m.
سوالات متداول
سوال: جریان اسمی محصول باتری من 250 آمپر و جریان پالس 380 آمپر است.بنابراین چه مقدار از فیوز جریان محافظت می شود؟
پاسخ: به طور کلی، ما از جریان پالس شما به عنوان مبنای انتخاب استفاده می کنیم و فیوز 600A مورد نیاز است.
